FPGAは同時に動く？

FPGAのコーディングで困惑する方が多い点として、ソースコードすべてが「同時に動く」ということがあります。ソフトウェアのプログラミング言語を最初に学んだ方からすると、FPGAのコーディングは難しく感じるそうです。

今回は、FPGAのソースコードの読み方、書き方の基本となる考え方について説明します。この考え方があれば、特に初心者の方はかなりFPGAのコードの読み書きが楽になると思います。

結論

• C言語などソフトウェアのソースコードは時系列
• FPGAのソースコードは空間

ソフトウェアのソースコード

まずは、ソフトウェア開発におけるプログラミング言語から見ていきます。

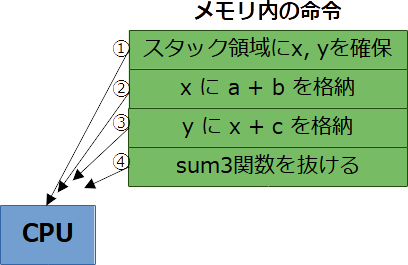

C言語で次のようなソースコードであれば、ざっくりと図1のように動作します。言うまでもなく、ソースコードの上から順番に実行されます。すなわち、ソフトウェアのプログラミングのソースコードは時系列に書かれます。したがって、書く側の人間の思考も時系列になります。「まずはこれを処理して、次にあれを処理して… 」というかんじです。

1
2
3
4
5
6
7
8
9

int sum3(int a, int b, int c)
{
    int x, y;

    x = a + b;
    y = x + c;

    return y;
}

FPGAのソースコード

FPGAを記述する2大言語の1つである、Verilog HDLで例を示します（ちなみにもう一つはVHDL）。

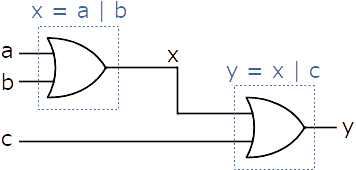

次のVerilog HDLのコードは、図2の回路になります。”|”は論理和（ORゲート）です。

1
2
3
4
5
6
7
8
9
10
11
12
13

module or3(
    input a,
    input b,
    input c,
    output y
    );

    wire x;

    assign x = a | b;
    assign y = x | c;

endmodule

このとき、

• assign x = a | b;
• assign y = x | c;

これらは、図2のようなORゲートを置いているイメージでコーディングします。10行目と11行目を逆の順で書いた次のコードも、図2の回路となり、全く同じ動作をします。ORゲートを置くことは変わらず、2つのORゲートを信号xで接続することも変わらないからです。

1
2
3
4
5
6
7
8
9
10
11
12
13

module or3(
    input a,
    input b,
    input c,
    output y
    );

    wire x;

    assign y = x | c;
    assign x = a | b;

endmodule

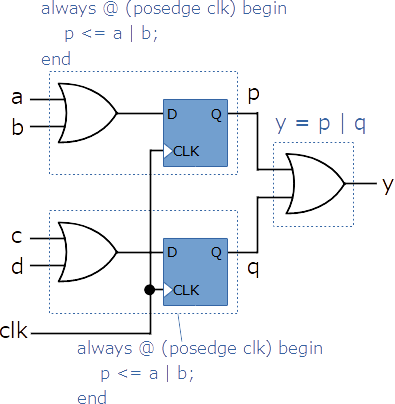

次のVerilog HDLのソースコードは図3の回路になります。

こちらも前の例と同様に、always文で組合せ回路とフリップフロップを置くイメージでコーディングします。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19

module or4reg(
    input clk,
    input a,
    input b,
    input c,
    input d,
    output y
    );

    reg p;
    reg q;
    always @ (posedge clk) begin
        p <= a | b;
    end
    always @ (posedge clk) begin
        q <= c | d;
    end
    assign y = p | q;
endmodule

以上のように、FPGAのプログラミングでは、回路の部品を置いていくイメージで書いていきます。つまり、ソースコードは空間です。空間に置いた部品はハードウェアですので、すべて同時に動くのは当然といえば当然なわけです。

回路の部品はソースコード内のどこに書いても、同じ動作をします。例えば、次のコードも図3の回路になります。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19

module or4reg(
    input clk,
    input a,
    input b,
    input c,
    input d,
    output y
    );

    reg p;
    reg q;
    always @ (posedge clk) begin
        q <= c | d;
    end
    assign y = p | q;
    always @ (posedge clk) begin
        p <= a | b;
    end
endmodule

ソースコード内で書く順番を決めるとすれば、人間が読み書きしますので、信号の流れの順で書くのがよいです。読みやすくなり、メンテナンスしやすいです。図2, 図3では信号が左から右に流れますので、ソースコードでは左側の部品をなるべく上に書きます。

変数と信号

この記事内ですでに使っていましたが、上記コードのwire x, reg p, reg qなどを信号といいます。変数とはいいません。

上記で解説したように、FPGAのプログラミングは部品を置いて接続していく作業です。接続するための信号線の名前がxとかqとかpである、ということになります。

まとめ

• C言語などソフトウェアのソースコードは時系列
• FPGAのソースコードは空間
• FPGAは信号の流れの順で書く
