マイコンとFPGAの違いは？

本日はマイコンとFPGAの違いについてざっくりと説明していきます。

どちらも黒くて四角い半導体デバイスで、機械などを制御するために使われています。ですので、結局何が違うの？というかんじですが、実は全然違います。

結論

• マイコンは沢山の命令の系列（ソフトウェア）を順番に実行する機械である。
• FPGAは沢山の論理ゲートを組み合わせることで処理を実現するハードウェアである。

マイコンとは

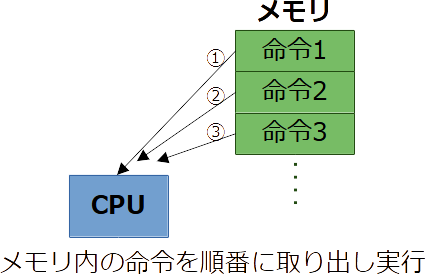

まず、マイコンはマイクロコントローラー（Microcontroller）の略です。中核となるのはCPUです。CPUは図1のように、メモリに格納された命令を順番に実行します。順番に書かれた命令の系列は、プログラムとかソフトウェアといいます。

マイコンは、沢山の命令の系列（ソフトウェア）を順番に実行することで、何らかの処理を実現しています。

FPGAとは

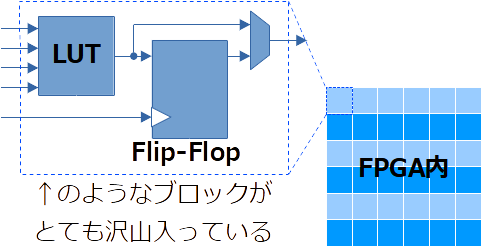

次に、FPGAです。FPGAはField Programable Gate Arrayの略です。これは図2のような構造をしています。図中の破線で囲ったブロックを論理ブロックといいます。論理ブロック内のLUTとFlip-Flop（フリップフロップ）については下記の記事で解説していますが、今は論理ゲートだと思ってください。

関連記事

FPGAのLUTとは？

https://www.fpgaland.tech/lut_of_fpga

今回は、FPGAを構成する重要な要素の一つである、LUTについて解説したいと思います。結論LUTは、組合わせ回路を実現するもの論理ゲート順番に説明していきます。論理ゲート → 組合わせ回路 → LUT という順だと理解しやすいと思います。論理ゲートはロジッ...

FPGAのフリップフロップとは？

https://www.fpgaland.tech/flipflop_of_fpga

今回は、FPGAを構成する重要な要素の1つである、フリップフロップ（Flip Flop: FF）について解説していきます。結論フリップフロップにより順序回路をつくることができるフリップフロップはクロックの立ち上がりで入力値を取り込み、次のクロックの立ち上...

FPGAでは、論理ブロックをどのような論理ゲートにするかをユーザーがプログラムできます。例えば、

$$y=a \oplus b$$

$$c=a \cdot b$$

※\(\cdot\)はANDゲート、\(\oplus\)はXORゲート

とプログラミングすれば、\(y\)が和、\(c\)がキャリーの1bitの加算器が出来上がります。

FPGAは論理ブロックが数千個から数百万個入っているため、上記のようなゲートを沢山組み合わせることで、何らかの処理を実現します。

各論理ブロックはすべて同時に動作します。FPGAは”ハードウェア”だからです。これは図3に示す２つの豆電球と同じです。同図の回路は明らかにハードウェアですし、２つ同時に動くのは容易に想像できると思います。豆電球の回路を数式で表すと、電池がそれぞれ入力\(a, b\)、光を出力\(x, y\)とすれば、

$$x=a$$

$$y=b$$

となりますね。入力=出力というロジックです。

FPGAも、各論理ブロックに入力が入れば電気信号が一瞬で伝わって、それぞれ出力が出てくるハードウェアです。

まとめ

以上をまとめると、

• マイコンは沢山の命令の系列（ソフトウェア）を順番に実行する機械である。
• FPGAは沢山の論理ゲートを組み合わせることで処理を実現するハードウェアである。
